DerMultifunktions-ProbentischausDandong Science und Tongda Technology Co., Ltd.ist ein innovatives Produkt im Bereich der Präzisionsdetektion. Dank seines ausgeklügelten mechanischen Designs und der flexiblen Funktionskonfiguration bietet es eine umfassende Lösung für verschiedene Materialprüfanwendungen. Dieses Produkt zeigt außergewöhnliche Leistung in verschiedenen Szenarien, einschließlich Röntgenanalyse und Elektronenmikroskopie.

Präzises Bewegungssteuerungssystem

Der Hauptvorteil unsererMultifunktions-Probentischliegt in seinem präzisen Bewegungssteuerungssystem. Es verfügt über die vierdimensionale XYZR-Einstelltechnologie mit einer XYZ-Achsenauflösung von 3 μm. Es unterstützt eine 360°-Drehung und kann nach der Grobeinstellung fest arretiert werden. Dieses Design eignet sich besonders für Anwendungen mit Elektroden/PADs ab 1 μm.

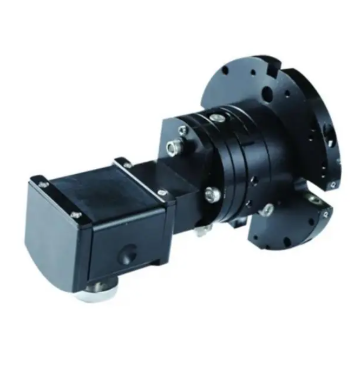

Der rotierender Probentischbietet noch professionellere Funktionen und ermöglicht die Rotation von Proben in ihrer eigenen Ebene mit Geschwindigkeiten von 1 bis 60 U/min und einer minimalen Schrittweite von 0,1°. Es unterstützt die Rotation mit konstanter Geschwindigkeit für das Scannen von Proben (Schritte, kontinuierlich). Dieses Design reduziert effektiv Fehler durch grobe Körner und gewährleistet eine hervorragende Reproduzierbarkeit der Beugungsintensität bei der Messung strukturierter Proben, wodurch eine bevorzugte Orientierung eliminiert wird.

Für Rasterelektronenmikroskop-Anwendungen (REM) verfügt der speziell entwickelte Tisch über eine bogenförmig gekrümmte Oberfläche an der Seite, die als Fingermulde dient, ein Verrutschen während der Installation verhindert und das einfache Einführen in den Kartensteckplatz erleichtert.

Modulares Design und Multifunktionsplattform

Der modulare Aufbau dieserProbenphaseist äußerst praktisch. Der U-förmige Sondenhalter bietet Platz für mehrere Sondensitze. In Verbindung mit den dreidimensional verstellbaren Sondensitzen erreicht die Gesamtverstellgenauigkeit 10 μm (optional 0,5 μm, 1 μm, 3 μm).

Um den spezifischen Anforderungen von SEM-Anwendungen gerecht zu werden, sind einige Tische mit einer Mehrplattformstruktur ausgestattet, die aus einem Basisplatzierungsteil, einer Kippplatzierungsplattform und einer Stufenplatzierungsplattform besteht. Die geneigte Oberfläche der Kippplattform bildet mit der Oberseite der Basis einen Winkel von 0° bis 90° (optimalerweise zwischen 30° und 60°). Dies ermöglicht die gleichzeitige Prüfung von Oberflächen, Querschnitten und verschiedenen Neigungswinkeln.

Der Tisch verfügt außerdem über mehrere bogenförmige Rillen, die die Unterscheidung ähnlicher Proben erleichtern. Bei der Betrachtung des Querschnitts kreisförmiger Materialien können diese in diese bogenförmigen Rillen gelegt und mit leitfähigem Klebstoff sicher verbunden werden.

Außergewöhnliche Stabilität und Kompatibilität

DerMultifunktions-Probentischzeichnet sich durch Stabilität und Kompatibilität aus. Die Produktbasis ist mit einer Waben-Vibrationsisolationsplatte und Gummi-Vibrationsisolationsfüßen ausgestattet, die Mikrovibrationen entlang der Z-Achse effektiv isolieren. Das Vakuumadsorptionssystem nutzt eine importierte ölfreie Vakuumpumpe mit einem Abluftvolumen von 7 l/min und gewährleistet so einen langfristig stabilen Betrieb.

Der Tisch bietet eine ringförmige Vakuumadsorptionsmethode zur Probenfixierung und das Design der Rückelektrode ermöglicht den Anschluss einer Rückelektrode, wodurch verschiedene Testanforderungen erfüllt werden.

Dieser Probentisch ist mit verschiedenen Mikroskopen kompatibel, darunter Elektronenmikroskope, binokulare Stereomikroskope, metallografische Mikroskope und Lasermikroskope. Er ist mit mehreren Mikroskoptypen kompatibel, kann in optische Pfade integriert werden und ermöglicht die Durchführung photoelektrischer Mapping-Tests.

Breites Anwendungsspektrum

DerMultifunktions-ProbentischausDandong Science und Tongda Technology Co., Ltd. verfügt über ein äußerst breites Anwendungsspektrum und deckt folgende Bereiche ab:

Halbleiter und Elektronik: Wafertests, LED-Tests, Tests von Leistungsgeräten, PCB-Tests, Tests von Flüssigkristallanzeigen.

Materialwissenschaft: MEMS-Tests, Bewertung der Keramikorientierung, Bewertung der bevorzugten Kristallorientierung in Dünnschichtproben, Eigenspannungstests in verschiedenen Metall- und Keramikmaterialien.

Energiesektor: Solarzellentests.

Präzisionsfertigung: Produktionsinspektion von Präzisionsinstrumenten, Luft- und Raumfahrtexperimente.

Zusammenfassend lässt sich sagen, dass dieDandong Tongda-Technologie Multifunktions-Probentischvereint präzise Bewegungssteuerung, modulares Design, außergewöhnliche Stabilität und breite Kompatibilität in einer einzigen Einheit. Es ist die ideale Wahl für wissenschaftliche Forschung und industrielle Detektion. Ob für Röntgenbeugungsanalysen oder Rasterelektronenmikroskop-Beobachtungen – dieses Produkt bietet eine zuverlässige und effiziente Probenunterstützung und ermöglicht es Anwendern, ihre Detektionsgenauigkeit und Forschungsmöglichkeiten zu verbessern.
