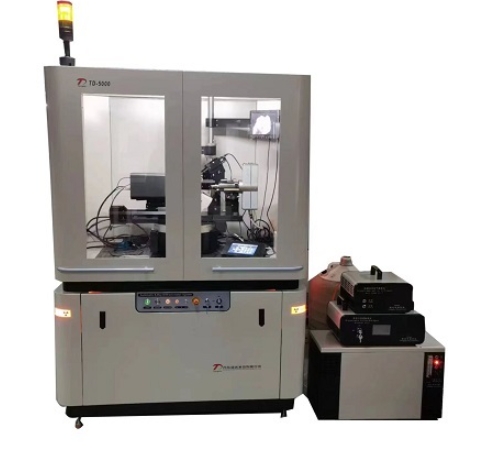

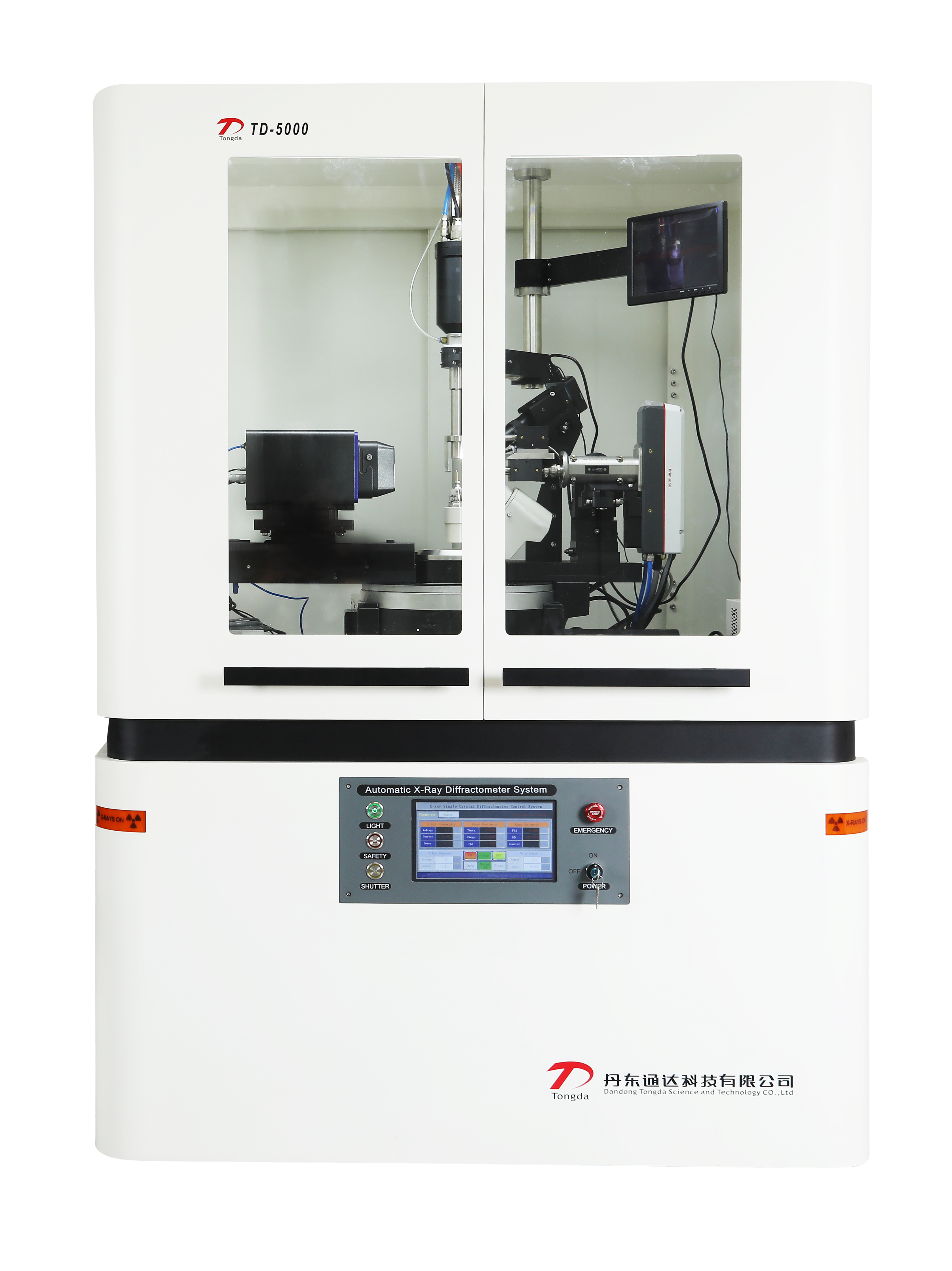

Das TD-5000 RöntgengerätEinkristall-Diffraktometerist ein Hochleistungsanalysegerät, das von Dandong Tongda Technology Co., Ltd. entwickelt und hergestellt wird. Im Folgenden finden Sie eine detaillierte Einführung in das Gerät:

1. Struktur und technische Merkmale vonEinkristall-Diffraktometer

(1) Grundlegender technischer Support

Die Verwendung der konzentrischen Vierkreis-Winkelmesstechnik stellt sicher, dass die Mittelposition des Winkelmessgeräts während der Rotation konstant bleibt, was die Datenintegrität und -genauigkeit verbessert. Ausgestattet mit einem Hybrid-Pixel-Detektor, kombiniert mit Einzelphotonenzählung und Hybrid-Pixel-Technologie,Einkristall-DiffraktometerErzielt eine rauscharme Datenerfassung mit hohem Dynamikbereich, die sich für anspruchsvolle Probenanalysen eignet. Hochleistungs-Röntgengenerator (3 kW oder 5 kW), der die Auswahl von Cu/Mo und anderen Zielmaterialien unterstützt, mit einer Brennweite von 1×1 mm und eine Divergenz von 0,5 bis 1 mrad, wodurch verschiedene experimentelle Anforderungen erfüllt werden.

(2) Modularisierung und Betriebsoptimierung

Die gesamte Maschine nutzt SPS-Steuerungstechnologie und modulares Design, um Plug-and-Play-Zubehör zu ermöglichen und den Kalibrierungsprozess zu verkürzen. Der Touchscreen überwacht den Gerätestatus in Echtzeit, und das Ein-Klick-Erfassungssystem vereinfacht die Bedienung. Die elektronische Türverriegelung bietet doppelten Schutz mit Röntgenleckage≤0.12 µ Sv/h (at maximum power).

2. Technische Parameter vonEinkristall-Diffraktometer

(1) Genauigkeit und Wiederholbarkeit

2 ichWinkelwiederholgenauigkeit: 0,0001°

Minimaler Schrittwinkel: 0,0001°

Temperaturregelbereich: 100K~300K, Regelgenauigkeit±0,3K.

(2) Detektorleistung

Sensibler Bereich: 83,8×70,0 mm²

Pixelgröße: 172×172 MM², Pixelabstandsfehler <0,03 %

Maximale Bildrate: 20 Hz, Auslesezeit von 7 ms, Energiebereich von 3,5~18 keV.

(3) Weitere Schlüsselparameter

Röntgenröhrenspannung: 10–60 kV (1 kV/Schritt), Stromstärke 2–50 mA oder 2–80 mA.

Verbrauch von flüssigem Stickstoff: 1,1–2 l/Stunde (Niedertemperaturexperiment).

3. Anwendungsgebiete vonEinkristall-Diffraktometer

(1) Hauptforschungsrichtung

Kristallstrukturanalyse: Analysieren Sie die atomare Anordnung, Bindungslänge, Bindungswinkel, Molekülkonfiguration und Elektronenwolkendichte von Einkristallmaterialien.

Arzneimittelkristallographie: Untersuchen Sie die Kristallmorphologie von Arzneimittelmolekülen, bewerten Sie Stabilität und biologische Aktivität.

Entwicklung neuer Materialien: Analysieren Sie die dreidimensionale Struktur synthetisierter Verbindungen, um die Optimierung der Materialleistung zu unterstützen.

Nanomaterialien und Phasenübergangsforschung: Untersuchung der Eigenschaften von Nanokristallen und des Mechanismus des Materialphasenübergangs.

(2) Typische Benutzer

Fakultät für Materialwissenschaft und -technologie an der Huazhong University of Science and Technology, der Zhejiang University, der University of Science and Technology of China und anderen Universitäten. Forschungseinrichtungen wie die China Aerospace Science and Technology Corporation und die China Shipbuilding Industry Corporation.

4. Kundendienst vonEinkristall-Diffraktometer

Bereitstellung von Originalersatzteilen, Hauswartung, Ferndiagnose und Software-Upgrade-Diensten. Regelmäßige Kalibrierungsdienste (unter Einhaltung internationaler Standards) und Bereitstellung von Betriebs- und Anwendungsschulungen für Benutzer.

5. Zubehör und erweiterte Funktionen fürEinkristall-Diffraktometer

(1) Optionale Anhänge

Mehrschicht-Filmfokussierlinse (Divergenz von 0,5–1 mrad).

Niedertemperaturgerät (Kühlung mit flüssigem Stickstoff).

(2) Kompatible Geräte

Es kann in Verbindung mit einem Röntgenfluoreszenzspektrometer (XRF), einem Rasterelektronenmikroskop (SEM) usw. verwendet werden, um eine mehrskalige Materialanalyse durchzuführen.

Als High-End-Einkristall-Diffraktometer erreicht die Leistung des TD-5000 internationale Standards und eignet sich daher besonders für Universitäten, Forschungsinstitute und die Entwicklung hochwertiger Materialien. Weitere Informationen finden Sie auf der offiziellen Website der Dandong Tongda Technology Co., Ltd.
