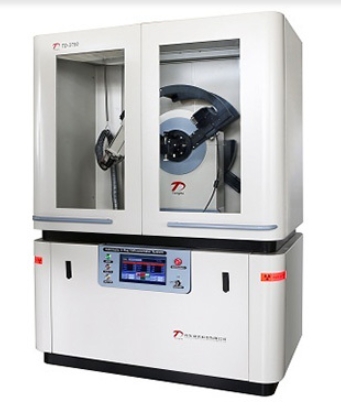

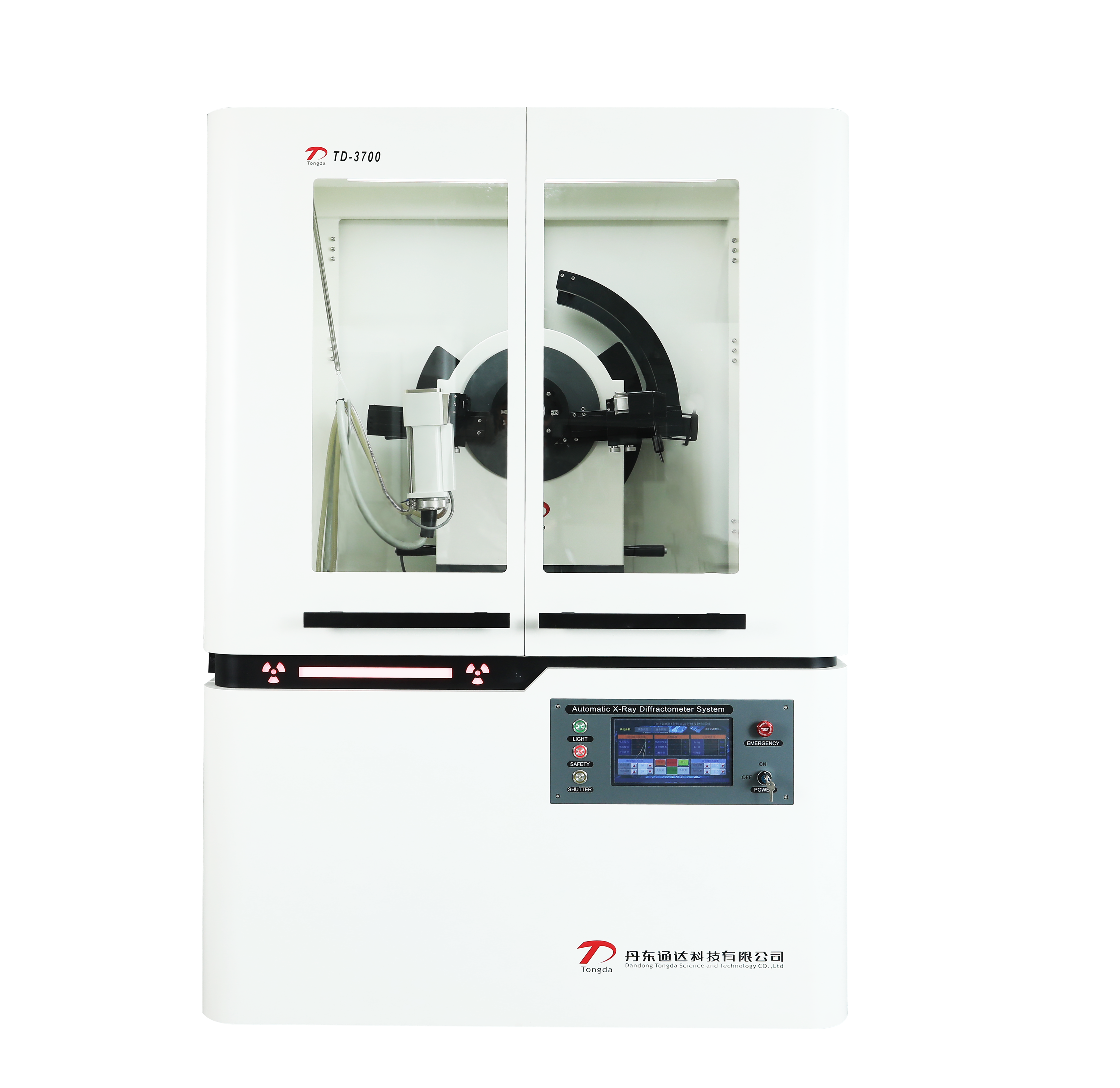

Das TD-3700 Röntgendiffraktometerist ein leistungsstarkes und hochauflösendes Röntgenanalysegerät, das sich durch schnelle Analyse auszeichnet,bequeme Bedienung und hohe Sicherheit.

1. Technische Eigenschaften des TD-3700 Röntgendiffraktometer

(1) Kernkonfiguration vonRöntgendiffraktometer

Ausgestattet mit einem schnellen eindimensionalen Array-Detektor (SDD-Detektor) und gemischter Photonenzähltechnologie gibt es keine Rauschstörungen. Die Datenerfassungsgeschwindigkeit übertrifft die herkömmlicher Szintillationsdetektoren bei weitem (mit einer mehr als hundertfachen Geschwindigkeitssteigerung). Der Detektor verfügt über einen hohen Dynamikbereich (24 Bit) und eine hervorragende Energieauflösung (687 ± 5 eV). Ausgestattet mit einer importierten speicherprogrammierbaren Steuerung (SPS) bietet er eine automatisierte Steuerung, eine niedrige Ausfallrate, hohe Entstörungsfähigkeit und gewährleistet einen stabilen Betrieb der Hochspannungsversorgung für Röntgenröhren.

(2) Winkelmesssystem vonRöntgendiffraktometer

Durch die Verwendung einer θ/θ-Vertikalwinkel-Messinstrumentstruktur wird die Probe horizontal platziert und unterstützt die Prüfung verschiedener Probenformen wie Flüssigkeiten, Sole, Pulver und Blöcke, um zu verhindern, dass Proben in das Lager fallen und Korrosion verursachen. Der Scanbereich des 2 θ-Winkels beträgt -110 ° bis 161 °, mit einem Mindestschritt von 0,0001 °, einer Wiederholgenauigkeit von ± 0,0001 ° und einer Winkellinearität von ± 0,01 °, geeignet für hochpräzise Strukturanalysen. Unterstützt sowohl den konventionellen Reflexionsmodus als auch den Transmissionsmodus, wobei letzterer eine höhere Auflösung bietet und für Spurenproben (wie Pulver mit geringer Ausbeute) und Strukturanalysen geeignet ist.

(3) Das Röntgenerzeugungssystem vonRöntgendiffraktometer

Die Nennleistung kann zwischen 3 kW und 5 kW gewählt werden, mit einem Röhrenspannungsbereich von 10 bis 60 kV, einem Röhrenstrom von 2 bis 80 mA und einer Stabilität von ≤ 0,005 %. Standard-Cr/Co/Cu-Targetmaterial, geeignet für unterschiedliche Materialanalyseanforderungen.

2. Software und Steuerung des Röntgenbeugungsinstruments TD-3700

(1) Steuerungssoftware fürRöntgendiffraktometer

Vollständig chinesische Benutzeroberfläche, unterstützt Windows XP, kann Röhrendruck, Röhrenfluss und Lichtschalter automatisch regulieren, mit Trainingsfunktion zur Alterung der Röntgenröhre. Die Anwendungssoftware bietet Verarbeitungsfunktionen wie Spitzensuche, Hintergrundsubtraktion, K α 2 -Stripping, Integrationsberechnung, Spektrumvergleich usw. Sie unterstützt das Einfügen von Textanmerkungen und verschiedene Skalierungsvorgänge.

(2) Betriebssicherheit vonRöntgendiffraktometer

Doppeltes Schutzsystem (Verbindung von Lichttor und Bleitor), Röntgenleckrate ≤ 0,1 μ Sv/h, in Übereinstimmung mit nationalen Normen.

Ausgestattet mit einem Umwälzkühlsystem (geteilt oder integriert), automatischer Temperaturregelung und Überwachung der Wasserdurchflussrate, des Kühlmitteldrucks usw., um eine Verstopfung der Röntgenröhre zu vermeiden.

3. Anwendungsszenarien des TD-3700Röntgendiffraktometer

(1) Die Kernfunktion vonRöntgendiffraktometer

Qualitative/quantitative Analyse von Phasen, Analyse der Kristallstruktur, Bestimmung von Korngröße und Kristallinität. Makroskopische/mikroskopische Spannungserkennung, Analyse der Materialorientierung (z. B. dünne Filme, Massenproben).

(2) Anwendbare BereicheRöntgendiffraktometer

Materialwissenschaften: Keramik, Metalle, Polymere, supraleitende Materialien usw.

Umwelt und Geologie: Boden-, Gesteins- und Mineralanalyse sowie Erdölprotokollierung.

Chemie und Pharmazie: Identifizierung pharmazeutischer Inhaltsstoffe, Kristallinitätsprüfung chemischer Produkte.

Sonstiges: Lebensmittelkontrolle, elektronische Materialien, magnetische Materialien usw.

4. Produktvorteile des TD-3700Röntgendiffraktometer

(1) Modulares Design: Das Hardwaresystem ist modular aufgebaut und unterstützt mehrere Plug-and-Play-Zubehörteile (wie optisches Zubehör und Software für Spezialfunktionen), ohne dass der optische Pfad manuell angepasst werden muss.

(2) Effizientes und sicheres Auswuchten: Die Ein-Klick-Bedienung vereinfacht den Vorgang und reduziert gleichzeitig das Ausfallrisiko durch SPS-Steuerung, Schutzsystem und automatische Alarmfunktionen (wie Überstromschutz und Übertemperaturwarnung).

(3) Durchbruch bei der Lokalisierung: Die TD-Serie ist das einzige XRD-Gerät in China, das programmierbare Steuerungstechnologie verwendet, mit einer Leistung, die mit importierten Modellen (wie D8 ADVANCE) vergleichbar ist, und deutlich reduzierten Ausfallraten.

Das Röntgendiffraktometer TD-3700 ist ein leistungsstarkes und weit verbreitetesRöntgendiffraktometerSein leistungsstarker Detektor, sein präzises Winkelmesssystem, seine leistungsstarken Softwarefunktionen und sein breites Anwendungsspektrum machen ihn zu einem wichtigen Werkzeug in der wissenschaftlichen Forschung und industriellen Produktion.
