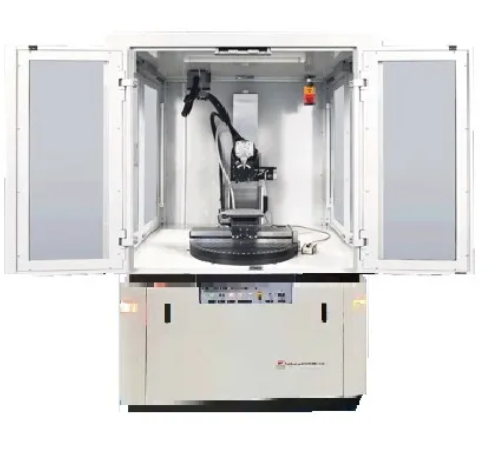

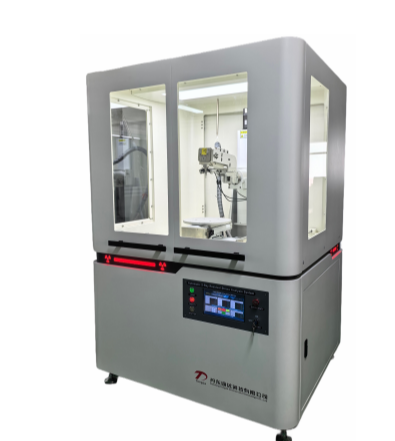

Röntgenbeugungs-Eigenspannungsanalysator
- Tongda
- Liaoning, China
- 1–2 Monate
- 100 Einheiten pro Jahr
Produktübersicht
Das Röntgenbeugungs-Eigenspannungsanalysegerät TD-RSD nutzt einen 3-kW-Hochleistungs-Röntgengenerator in Kombination mit einem fortschrittlichen Photonenzähl-Flächendetektor und gewährleistet so zuverlässige Messdaten auch unter komplexen Betriebsbedingungen. Das Gerät zeigt hervorragende Ergebnisse bei spannungsfreien Eisenpulverprüfungen, wobei die Standardabweichung der Spannung über fünf aufeinanderfolgende Messungen streng innerhalb von ±7 MPa gehalten wird.
Technische Parameter:
Gesamtabmessungen: 1300 × 1200 × 1880 mm
Stromversorgungskonfiguration: 3 kW
Messgenauigkeit: ±7 MPa
Detektorkonfiguration: Doppelphotonenzählende Flächendetektoren
Steuerungssystem: VollautomatischTed-Computersteuerung
Standardkonfiguration
Innovatives Design der Beugungsgeometrie
Das Gerät verfügt über ein einzigartiges Doppeldetektorsystem, das Folgendes unterstützt:
Dualdetektor-ψ(Psi)-Methode: Optimiert herkömmliche Spannungsmessverfahren.
Dualdetektor-Ω-Methode (Omega): Verarbeitet Proben mit komplexen geometrischen Formen.
Oszillationstechnik: Verbessert die Genauigkeit von Beugungsintensitätsmessungen signifikant.
Präzisions-Bewegungssteuerungsplattform
Kernstück des Instruments ist ein präzise konstruierter Mechanismus zur Justierung von Winkel und Vertikalität des Röntgenstrahls. Dieser gewährleistet jederzeit ein optimales geometrisches Verhältnis zwischen Röntgenstrahl und Probenoberfläche. In Kombination mit einem vollautomatisch gesteuerten Goniometersystem können Anwender nahtlos zwischen den ψ- und Ω-Methoden wechseln und gleichzeitig die Oszillationsfunktion anwenden, was eine hohe Flexibilität bei den Messmodi ermöglicht.
Intelligentes Probenpositionierungssystem
Manuelles/Automatisches Fokussystem: Ausgestattet mit einem hochpräzisen Laserpositioniergerät.
Dreiachsiger Probentisch: Kann Spannungskonturdiagramme zeichnen und die Größe und Richtung der Hauptspannungen berechnen.
Visuelle Bedienoberfläche: Ermöglicht die Echtzeitüberwachung der Probenposition und des Messstatus.
Kernkomponentenspezifikationen
Hochleistungs-Röntgenröhre
Das Gerät verwendet eine hochpräzise Keramik-Röntgenröhre mit integriertem, gekapseltem Umwälzkühlsystem und erfüllt somit die hohen Anforderungen für den Dauerbetrieb (24/7). Ein automatischer Überhitzungsschutz sorgt für mehrstufige Sicherheit. Für die Analyse verschiedenster Materialien steht eine breite Auswahl an Targetmaterialien zur Verfügung, darunter Cr, Cu, Mn, Co, V, Ti, Fe und Mo.
Erweitertes Detektionssystem
Ausgestattet mit zwei symmetrisch angeordneten Hochgeschwindigkeits-Flächenphotonenzählern, übersteigt die Gesamtzählrate 1 × 10⁹ Zählungen pro Sekunde (cps) und vermeidet so die bei herkömmlichen Detektoren übliche technische Sättigung. Diese symmetrische Installation optimiert nicht nur die räumliche Anordnung, sondern gewährleistet auch Messeffizienz und -genauigkeit und bietet kompakte Abmessungen, schnelle Ansprechzeiten und extrem hohe Empfindlichkeit.
Leistungsstarke Analysesoftware
Die spezielle Analysesoftware für den TD-RSD-Analysator integriert ein umfassendes 3D-Spannungsanalysemodul und unterstützt Folgendes:
Algorithmen zur Ellipsen- und Linienprofilanpassung.
Präzise Analyse komplexer Spannungszustände.
Automatische Generierung von Spannungskonturkarten.
Berechnung von Betrag und Richtung der Hauptspannungen.
Wichtigster Kundennutzen
Das TD-RSD-Röntgenbeugungs-Eigenspannungsanalysegerät liefert genaue und zuverlässige Eigenspannungsdaten und hilft Kunden dabei:
Optimierung der Fertigungsprozessparameter.
Produktzuverlässigkeit und Lebensdauer verbessern.
Das Risiko von Produktfehlern reduzieren.
Beschleunigung der Produktentwicklungszyklen.
