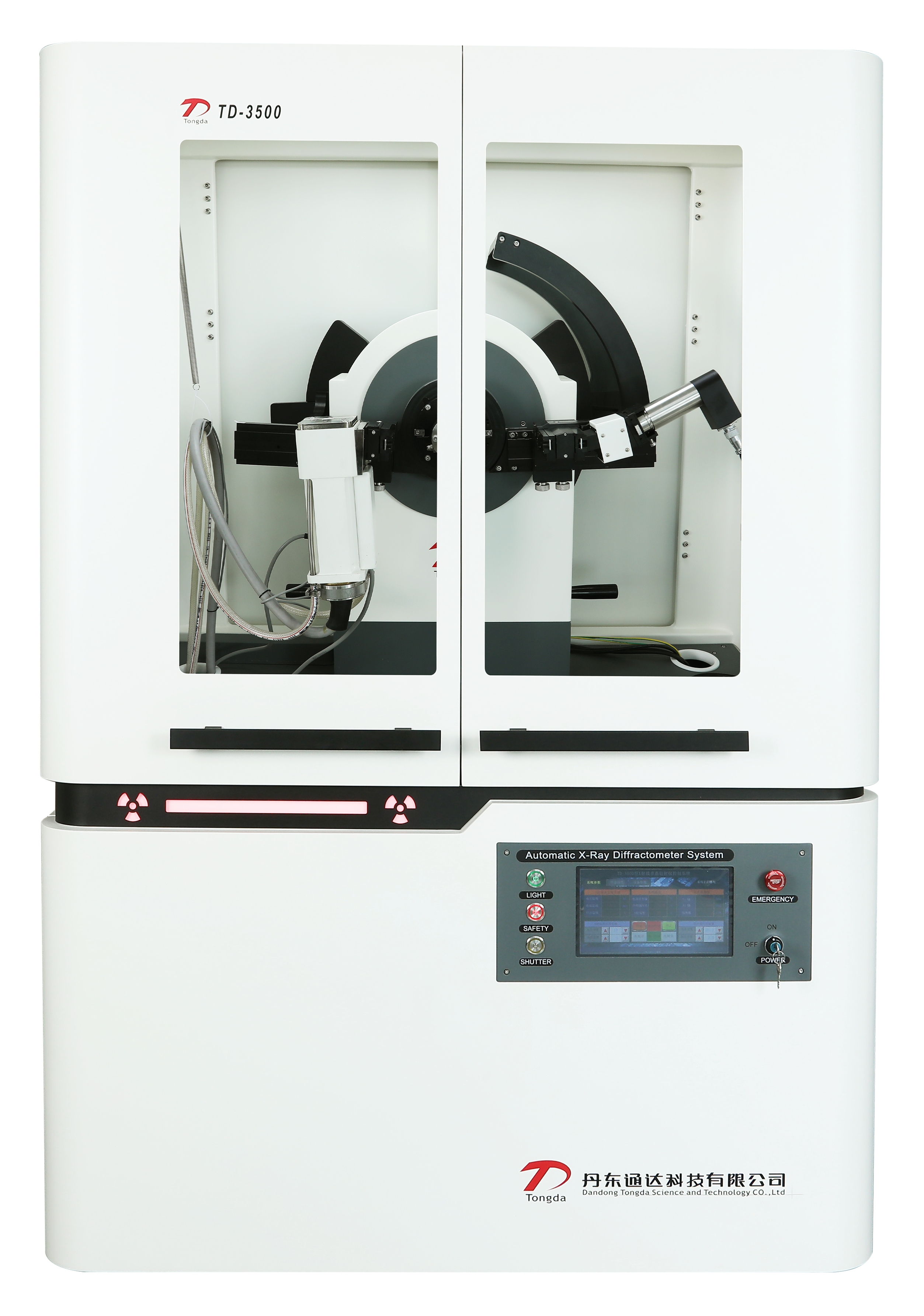

TD-3500 Röntgendiffraktometer

TD-3500 Röntgendiffraktometer

Röntgendiffraktometer werden hauptsächlich zur Phasencharakterisierung, quantitativen Analyse, Kristallstrukturanalyse, Materialstrukturanalyse und Kristallorientierungsanalyse von Pulver-, Block- oder Dünnfilmproben verwendet. Messung der makroskopischen oder mikroskopischen Spannung, Messung der Korngröße, Messung der Kristallinität und dergleichen. Das von Dandong Tongda Technology Co., Ltd. hergestellte Pulver-Röntgendiffraktometer TD-3500 wird von einer importierten Siemens-SPS gesteuert. Das Pulver-Röntgendiffraktometer TD-3500 zeichnet sich durch hohe Präzision, hohe Genauigkeit, gute Stabilität, lange Lebensdauer, einfache Aufrüstung, einfache Bedienung und Intelligenz aus. Flexibel anpassbar an eine Vielzahl von Branchentestanalysen und -forschungen.

Die Diffraktometer der TD-Serie verkörpern die Essenz der Forschung und Entwicklung von Tongda Technology im Laufe der Jahre und entwickeln sich mit den Anforderungen der Zeit weiter.

Röntgendiffraktometer werden hauptsächlich zur Phasencharakterisierung, quantitativen Analyse, Kristallstrukturanalyse, Materialstrukturanalyse und Kristallorientierungsanalyse von Pulver-, Block- oder Dünnfilmproben verwendet. Messung von makroskopischer Spannung oder mikroskopischer Spannung, Messung der Korngröße, Messung der Kristallinität und dergleichen. Das von Dandong Tongda Technology Co., Ltd. hergestellte Pulver-Röntgendiffraktometer TD-3500 wird von einer importierten Siemens-SPS gesteuert. Das Pulver-Röntgendiffraktometer TD-3500 zeichnet sich durch hohe Präzision, hohe Genauigkeit, gute Stabilität, lange Lebensdauer, einfache Aufrüstung, einfache Bedienung und Intelligenz aus. Flexibel anpassbar an eine Vielzahl von Branchentestanalysen und -forschungen.

                                                Pulver-Röntgendiffraktometer

Röntgengenerator (Hochfrequenz- und Hochspannungs-Festkörpergenerator sowie Netzfrequenzgenerator sind optional)；

Übernahme der SPS-Steuerungstechnologie mit unabhängigen Rechten an geistigem Eigentum und nationalem Erfindungspatent; Ein hoher Automatisierungsgrad, eine sehr niedrige Ausfallrate, eine starke Entstörungsfähigkeit und eine gute Systemstabilität können die Lebensdauer der gesamten Maschine verlängern. SPS und Computerschnittstelle steuern automatisch den Schalter des Verschlusses, steuern automatisch den Röhrendruck, den Röhrenfluss nach oben und unten und verfügen über eine automatische Trainings-Röntgenröhrenfunktion. Der Touchscreen wird für die Online-Überwachung in Echtzeit verwendet, um den Gerätestatus anzuzeigen.

Fortschrittliche Aufnahmesteuereinheit mit SPS-Steuerkreis；

Die fortschrittliche SPS-Steuerungstechnologie und der Echtfarb-Touchscreen werden eingesetzt, um die Mensch-Computer-Interaktion zu realisieren, und die Hardware des Systems ist modularisiert, was die Anti-Interferenz-Fähigkeit des Systems erheblich erhöht und das System stabiler macht. Aufgrund des großen Umfangs, der hohen Präzision und der hohen Automatisierung der importierten SPS-Steuerungsschaltung von Siemens kann das System über einen langen Zeitraum stabil und fehlerfrei laufen.

Dieses System bietet im Vergleich zu den von anderen Unternehmen verwendeten Einzelchip-Schaltkreisen die folgenden Vorteile

Einfache Leitungssteuerung, einfach zu debuggen und zu installieren；

Aufgrund des modularen Aufbaus ist die Wartung des Systems sehr einfach, Benutzer können Reparaturen und Debugging durchführen, ohne dass die Techniker des Herstellers anwesend sein müssen;

Die Verwendung eines fortschrittlichen Echtfarben-Touchscreens zur Erzielung einer Mensch-Computer-Interaktion, vollständiger Schutzfunktionen, einer sehr komfortablen Bedienung und eines dreidimensionalen Animationsdesigns ist benutzerfreundlicher, intuitiver und für den Bediener bequemer bei der Verwendung und Beurteilung von Fehlerinformationen. Verbessern Sie die Zählstabilität des Systems erheblich, um die Gesamtstabilität der Maschine zu verbessern；

Aufgrund der starken SPS-Erweiterungsfähigkeit kann eine Vielzahl funktionaler Zubehörteile problemlos erweitert werden, ohne dass zusätzliche Hardware hinzugefügt werden muss.

Detektor eines Pulver-Röntgendiffraktometers

Proportionaldetektor（PC）or Szintillationsdetektor（SC）。

Hochpräzises Goniometer

Goniometer der TD-Serie werden durch importierte Hochpräzisionslager angetrieben. Die Bewegungssteuerung erfolgt durch eine Reihe hochpräziser, vektorgesteuerter Servosysteme mit vollständig geschlossenem Regelkreis. Der Smart-Treiber verfügt über einen 32-Bit-RISC-Mikroprozessor und einen hochauflösenden magnetischen Encoder, der minimale Bewegungspositionsfehler kann automatisch korrigiert werden, hohe Präzision und Genauigkeit der Messergebnisse können garantiert werden. Die Winkelreproduzierbarkeit erreicht 0,0001 Grad, kleinere Schrittwinkel bis zu 0,0001 Grad.

Das Winkelgoniometer mit Hohlwellenstruktur verfügt über das nationale Erfindungspatent.

                                              Pulver-Röntgendiffraktometer-Goniometer

Elektronische Bleitürverriegelungsvorrichtung, doppelter Schutz, Fensterladenfenster und Bleitürgestänge, automatischer Verschluss des Bleitüröffners, um die Sicherheit der Benutzer zu gewährleisten.

Röntgenröhre（Glasrohr, Wellrohr, Cermetrohr optional）
