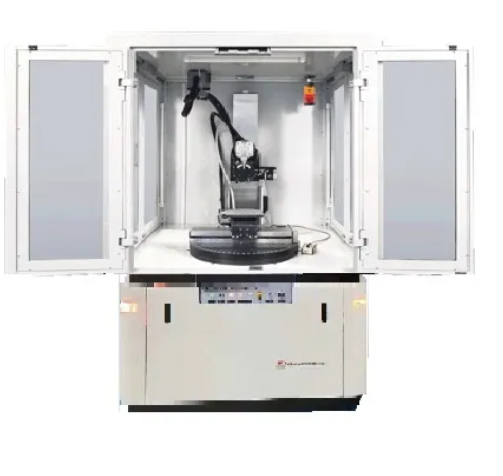

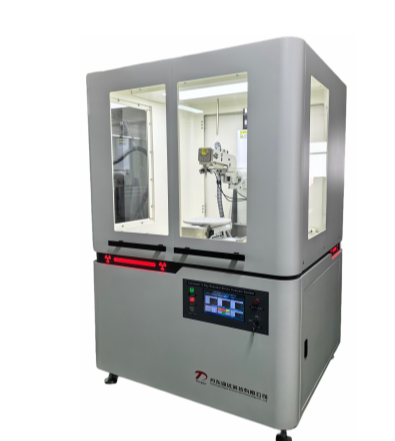

Röntgenbeugungs-Eigenspannungsanalysator

Außergewöhnliche Messgenauigkeit und Stabilität

Das Röntgenbeugungs-Eigenspannungsanalysegerät TD-RSD verwendet einen 3-kW-Hochleistungs-Röntgengenerator in Kombination mit einem fortschrittlichen Photonenzähl-Flächendetektor und gewährleistet so eine zuverlässige Datenerfassung auch unter komplexen Arbeitsbedingungen. Das Gerät zeigt herausragende Leistung bei spannungsfreien Eisenpulverprüfungen, bei denen die Standardabweichung der Spannung über fünf aufeinanderfolgende Messungen streng innerhalb von ±7 MPa gehalten wird – ein Wert, der international führende Standards erfüllt.

Innovatives Design der Beugungsgeometrie

Ausgestattet mit einem einzigartigen Doppeldetektorsystem unterstützt das Gerät Folgendes:

Symmetrischer ψ (Psi)-Modus mit zwei Detektoren: Optimiert herkömmliche Arbeitsabläufe bei der Spannungsmessung.

Doppeldetektor-Seitenneigungsmethode: Geeignet für Proben mit komplexen Geometrien.

Oszillationstechnik: Erhöht die Genauigkeit von Beugungsintensitätsmessungen erheblich.

Dank dieses Multi-Mode-Designs kann sich der TD-RSD Röntgenbeugungs-Eigenspannungsanalysator an verschiedene Anwendungsszenarien anpassen, von routinemäßigen Labortests bis hin zu komplexen industriellen Umgebungen.

Präzisionsmechanische Struktur und intelligentes Steuerungssystem

Präzisions-Bewegungssteuerungsplattform

Kernstück des Instruments ist ein präzise konstruierter Mechanismus zur Justierung der Röntgenstrahlvertikalität, der eine optimale geometrische Beziehung des Röntgenstrahls zur Probenoberfläche gewährleistet. In Verbindung mit einem vollautomatischen, computergesteuerten Goniometersystem können Anwender nahtlos zwischen symmetrischen und seitlich geneigten Messmethoden wechseln und gleichzeitig Oszillationen einbeziehen, wodurch hochflexible Messmodi realisiert werden.

Intelligentes Probenpositionierungssystem

Manuelles/automatisches Fokussiersystem: Verfügt über eine hochpräzise Laserpositionierung.

Dreiachsiger Probentisch: Kann Spannungskonturdiagramme erzeugen und die Größe und Richtung der Hauptspannungen berechnen.

Visuelle Bedienoberfläche: Ermöglicht die Echtzeitüberwachung der Probenposition und des Messstatus.

Kernkomponentenspezifikationen

Hochleistungs-Röntgenröhre

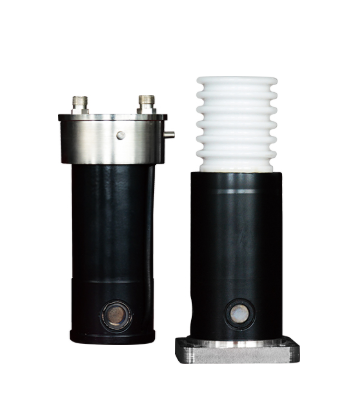

Das Analysegerät verwendet eine hochpräzise Keramik-Röntgenröhre mit integriertem, gekapseltem Umwälzkühlsystem und erfüllt somit die strengen Anforderungen für den Dauerbetrieb (24/7). Ein integrierter Übertemperaturschutz sorgt für mehrstufige Sicherheit. Für die Analyse verschiedenster Materialien steht eine breite Palette an Targetmaterialien zur Verfügung, darunter Cr, Cu, Mn, Co, V, Ti, Fe, Mo usw.

Erweitertes Detektionssystem

Das System ist mit zwei symmetrisch angeordneten Hochgeschwindigkeits-Flächenphotonenzählern ausgestattet und erreicht eine Gesamtzählrate von über 1 × 10⁹ cps. Dadurch werden die bei herkömmlichen Detektoren üblichen Sättigungsprobleme vollständig vermieden. Die symmetrische Installation optimiert nicht nur die räumliche Anordnung, sondern gewährleistet auch Messeffizienz und -genauigkeit und bietet kompakte Abmessungen, schnelle Reaktionszeiten und extrem hohe Empfindlichkeit.

Leistungsstarke Analyse-Softwarefunktionen

Die in den TD-RSD-Röntgenbeugungs-Eigenspannungsanalysator integrierte spezielle Analysesoftware umfasst ein umfassendes 3D-Spannungsanalysemodul mit folgender Unterstützung:

Algorithmen zur Ellipsenanpassung und linearen Profilanpassung

Genaue Auflösung komplexer Spannungszustände

Automatische Spannungskonturkartierung

Berechnung der Größe und Richtung der Hauptspannungen

Mehrdimensionale Datenvisualisierung

Die Software zeichnet sich durch eine intuitive und benutzerfreundliche Oberfläche aus und bietet gleichzeitig robuste Datenverarbeitungsfunktionen, mit denen sie selbst die komplexesten Spannungsanalyseaufgaben mühelos bewältigt.

Signifikanter Kundennutzen

Durch die Lieferung genauer und zuverlässiger Restspannungsdaten bietet der TD-RSD-Röntgenbeugungs-Restspannungsanalysator hilft Kunden:

Optimierung der Fertigungsprozessparameter

Produktzuverlässigkeit und Lebensdauer verbessern

Reduzierung der Produktausfallrisiken

Beschleunigung der Produktentwicklungszyklen

Zusammenfassung der technischen Parameter

Gesamtabmessungen: 1300 × 1200 × 1880 mm (kompaktes Design spart Laborfläche)

Leistungskonfiguration: 3 kW (ausgewogenes Verhältnis von Leistung und Energieeffizienz)

Messgenauigkeit: ±7 MPa (branchenführendes Niveau)

Detektorkonfiguration: Zwei Photonenzähl-Flächendetektoren

Steuerungssystem: Vollautomatisierter, computergesteuerter Betrieb

Dank seiner herausragenden technischen Leistungsfähigkeit, zuverlässigen Qualitätssicherung und umfassenden Kundenbetreuung etabliert sich der TD-RSD Röntgenbeugungs-Eigenspannungsanalysator als bevorzugtes Gerät in der globalen Materialanalyse. Ob Sie in der Spitzenforschung tätig sind oder sich auf die industrielle Qualitätskontrolle konzentrieren – der TD-RSD bietet Ihnen professionelle Lösungen.

Um mehr über das Produkt zu erfahren oder eine Vorführung zu vereinbaren, wenden Sie sich bitte an das professionelle technische Team der Dandong Tongda Science and Technology Co., Ltd.
